Minikraftwerke

Das HKR mini PV-System

Minikraftwerke (NEU)

HKR mini PV-System

Das einfache mini PV-System von HKR mit integriertem 300 Wp Mikro Wechselrichter.

Leistung

Pro Jahr können Sie bei guter Ausrichtung mit einem PV-Modul bis zu ca. 285 kWh im Jahr produzieren.

Durch den Anschluss eines zweiten Moduls können Sie das ganze gesetzliche Potential ausschöpfen und bis ca. 570kWh pro Jahr produzieren.

Plug & Play

Das HKR mini PV-System kann sehr einfach und schnell von jedem technisch begabten Menschen installiert werden.

Für die Montage ist kein Spezialwerkzeug erforderlich. In einigen europäischen Ländern darf das HKR mini PV-System mit Schukostecker direkt in jede Steckdose eingesteckt werden.

In Deutschland wird jedoch eine ortsfeste Verbindung gefordert. Für den einfachen und ordnungsgemäßen Anschluss empfehlen wir den Einsatz einer Wieland Einspeisesteckdose.



Mini-Heizkraftwerk mini PV-System von HKR

PV Modul Monokristallin BLACK Edition

  • Zellentyp: Monokristallin
  • Leistung: 360 Wp
  • Zellen: 72 Stück
  • Modulwirkungsgrad: 18,5 %
  • Abmessung: ca. 1960 x 992 x 40 mm (weichen je nach Modell etwas ab)
  • Gewicht: ca. 22,5kg
  • Rahmenfarbe: schwarz eloxiertes Aluminium
  • Mikro-Wechselrichter: Hoymiles HM-300 (300W begrenzt)
  • Konfiguriert in Deutschland

Wie funktioniert das HKR mini PV-System

Jedes Set besteht aus zwei Solarmodulen sowie einem Modulwechselrichter pro Modul zur Einspeisung in das eigene elektrische Hausversorgungsnetz. Das PV-Modul wird über Standardstecker mit dem Modulwechselrichter verbunden. Dann wird das 230V-Ausgangskabel des Wechselrichters mit einer beliebigen Haussteckdose verbunden. Im Gegensatz zu einer großen PV-Anlage, wird der produzierte Strom sofort in das Eigene Hausnetz eingespeist und nicht zu einem geringeren Preis an den Netzbetreiber verkauft. Somit reduzieren Sie Ihre Stromkosten sofort und die erzeugte Strommenge muss nicht vom Netzbetreiber zu einem erhöhten Preis gekauft werden.

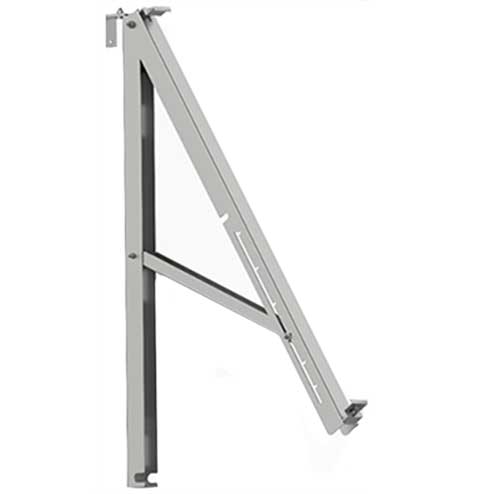

Befestigungssystem "Komfort"

Mit unserer optional erhältlichen Befestigungssystem „Komfort“ können Sie Ihr neues HKR mini PV-System nicht nur auf eine Weise befestigen, sondern gleich auf drei verschiedenen Arten.

Egal ob Balkon-, Boden- oder Wandmontage! Für das Befestigungssystem Komfort überhaupt kein Problem.

Durch die Verstellmöglichkeit des Befestigungssystems haben Sie stets die Möglichkeit das Modul an den perfekten Einfallwinkel der Sonne einzustellen. Dies ermöglicht Ihnen eine Ertragssteigerung von bis zu 30%.

Gefertigt und vormontiert aus Rostfreien Edelstahl, komplett Made in Germany.

Ausführliche Beschreibung (PDF)

Befestigung mini PV-System von HKR

Bodenmontage

Bodenmontage mini PV-System von HKR

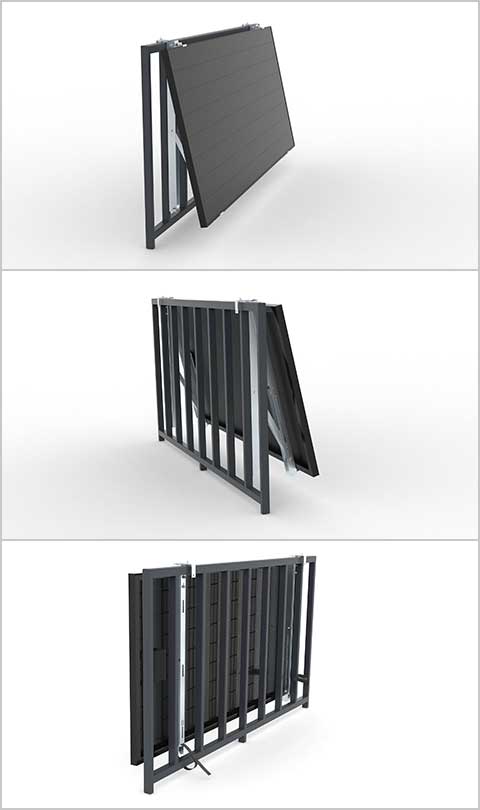

Balkonmontage

Balkonmontage mini PV-System von HKR

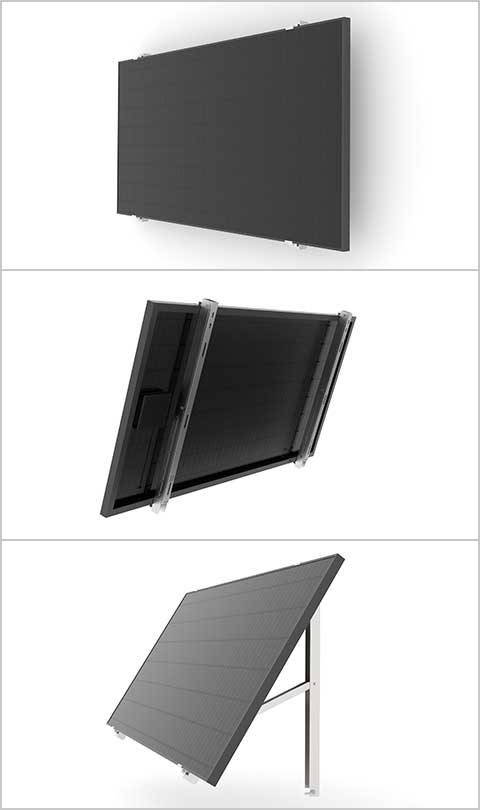

Wandmontage

Wandmontage mini PV-System von HKR

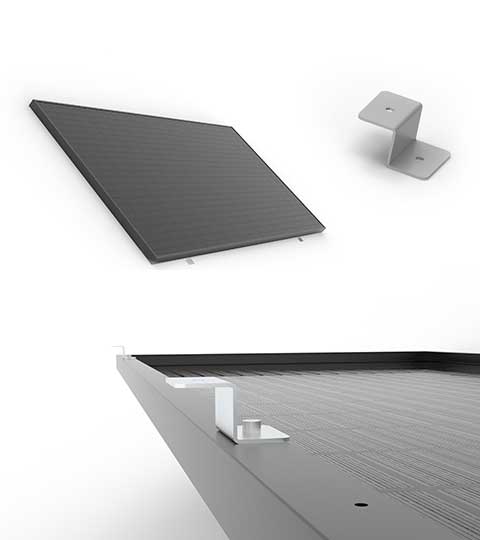

Befestigungssystem "Easy"

Zur einfachen Wand- bzw. Fassadenbefestigung der HKR mini PV Systems.

Pro Modul werden 4st. der Aluminiumwinkel des Befestigungssystems Easy benötigt.

Die Winkel werden mit dem Mitgelieferten Schrauben und Muttern ganz Easy an den Rahmen der Module befestigt.

Anschließend kann das Modul an die Wand gehoben werden und die Bohrungslöcher können auf die Fassade übertragen werden.

Nun müssen nur noch die Löcher gebohrt werden und die Dübel (nicht im Lieferumfang) gesetzt werden.

Bitte vergewissern Sie sich das die Dübel für das Mauerwerk geeignet sind, schlagen Sie die Dübel ein und prüfen Sie ihn auf festen Sitz. Die Schraubenlänge und Durchmesser sollte auf die Dübelart abgestimmt sein.

Die Solarmodule inkl. PV Modul Halterung und Wechselrichter sind rund 23kg schwer.

Befestigungssystem Easy für mini PV-System von HKR



HKR mini PV-System:

Installationsanleitung (PDF)

Datenblatt Evo 2 Series (PDF)

Quick Installation Guide (PDF)

Datasheet Microconverter (PDF)

Einheitenzertifikat (PDF)

Zertifikat für den NA-Schutz (PDF)

Befestigungssystem "Komfort":

Montageanleitung (PDF)

Ausführliche Beschreibung (PDF)
